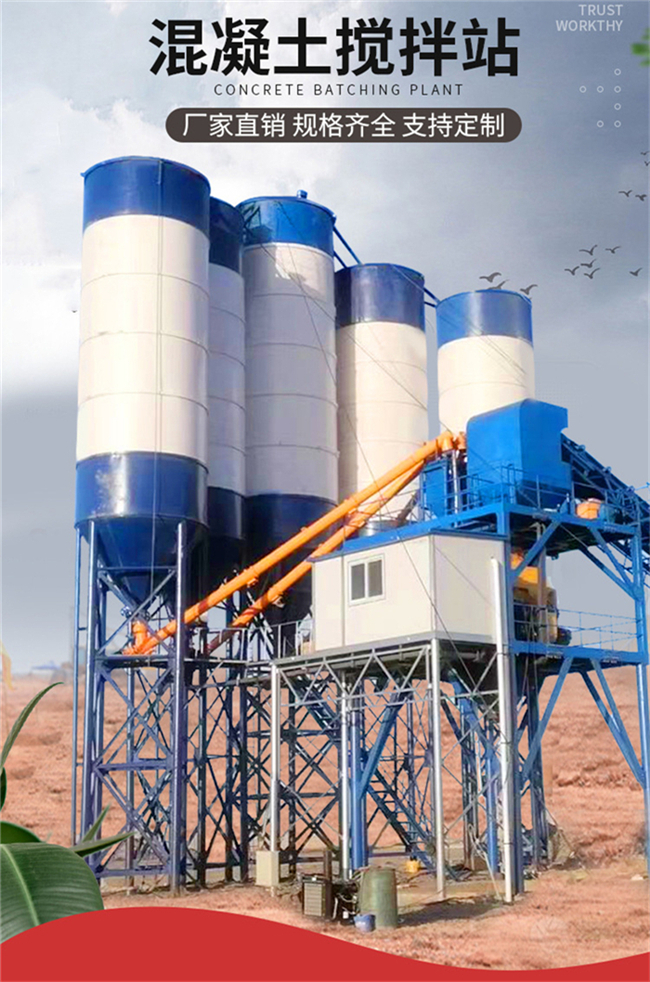

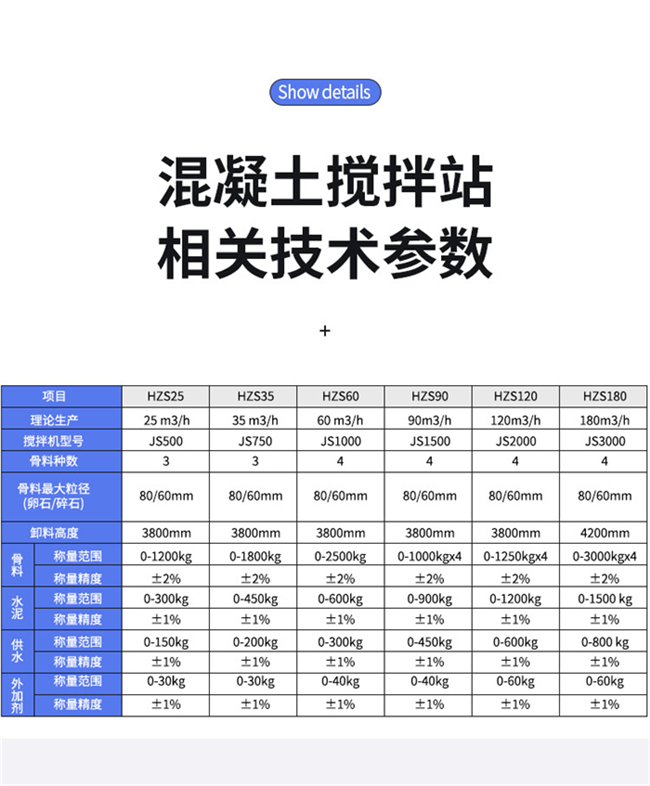

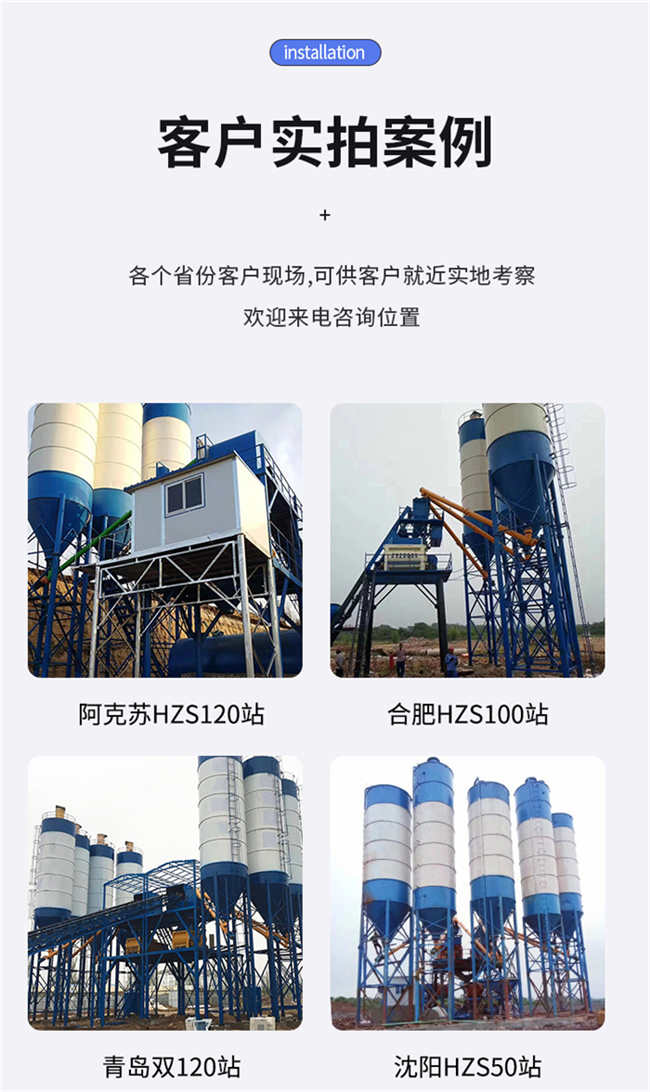

序號 | 名稱 | 技術參數、規格及說明 | 備注 |

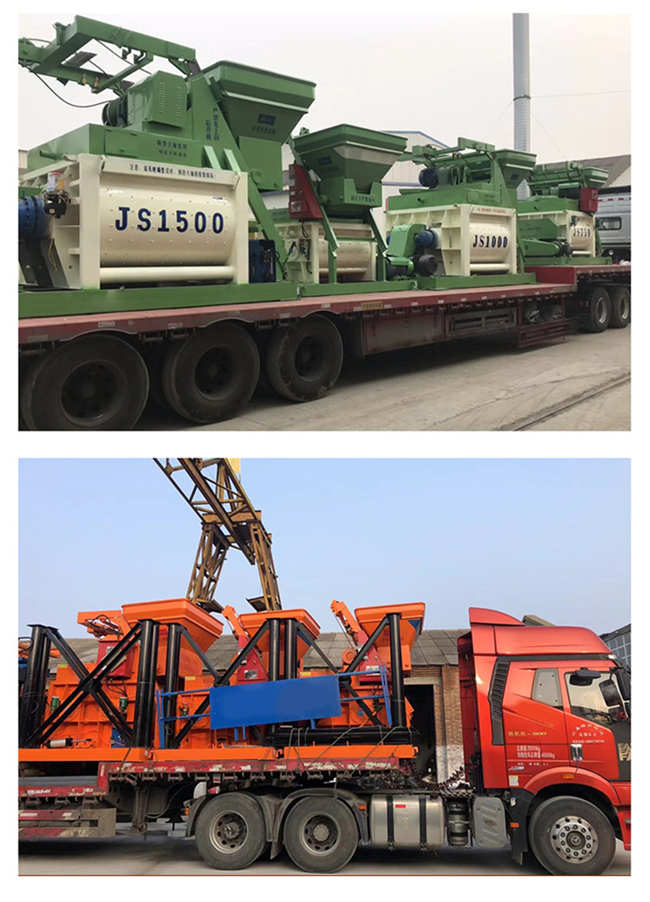

1 | 攪拌 系統 | l、型號：JS1500 2、型式：雙臥軸強制式 3、進料容量：2400L 4、出料容量：1500 L 5、卸料高度：3.8 m 6、最大骨料粒徑(卵石/碎石)：80/60mm 7、行星齒輪減速機： BWD(B7)-17-30 2臺 功率：30kW×2 8、攪拌葉片、襯板：耐磨材料 9、卸料氣缸：QGB80X200-S 2件
系統說明： l、攪拌機設計合理，攪拌時問短、消耗低、噪聲小、易損件壽命長。 2、攪拌葉片與襯板均使用耐磨材料，經久耐用，拆卸更換方便。 3、采用氣缸卸料或電動推桿卸料，方便快捷。料門下備有適合砼攪拌運輸車的料斗、出料迅速。 | 減速機： 山東淄博 氣缸： 山東濟南 |
2 | 電控系統
| 電氣控制系統由電腦主機、顯示器，打印機、通信電纜等組成。 l、運行與管理于一體，操作簡單方便。 2、配料系統采用微機集中控制。 3、攪拌站運行數據可保存10年以上，便于設置管理。 4、配方可以用數字表示，方便用戶識別，配方數可達幾十種。 5、在脫離自動控制的情況下，手動操作系統仍能完成對攪 拌站的控制，如配料，攪拌，卸料等工作。 6、本系統強電與弱電部分作成一體，使安裝大為簡化，維護更為方便。
系統說明： 本系統具有性能先進，可靠性高，外型美觀等特點。控制臺采用人機工程學原理設計，操作舒適。 | PLC： 歐姆龍 工控機 研祥 打印機： 愛普生 |
3 | 提升 系統 | 骨料提升系統采用提升料斗，由提升料斗、軌道、卷揚系統組成。 l、提升斗容積：2400 L 2、卷揚機功率：22KW（YEZ180M-4）
系統說明： 卷揚電機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪 牽引料斗沿軌道向上爬升，當爬升到一定高度時，料斗底 部斗門上的一對滾輪進入上料架水平俞道，斗門自動打 開，物料投入攪拌機內。 | 電機： 山東開元 |

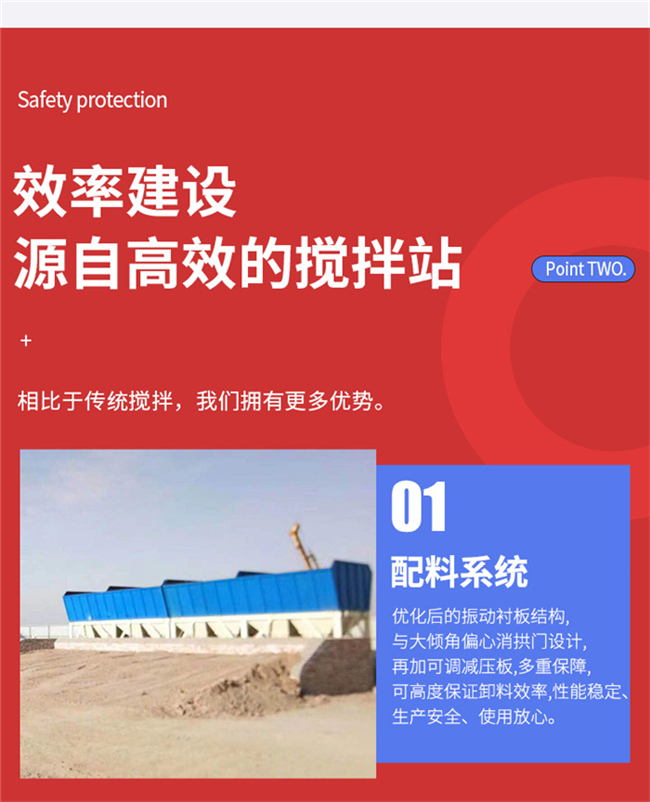

4 | 骨料 稱量 系統 | 骨料稱量系統由：骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。 1、骨料倉 (1)容量15m3×4 (2)落料門：8個 (3)氣缸：F80×300 8臺 2、稱量斗 (1)容量：2400L。 (2)計量方式：累積計量 (3)傳感器：2000kg×4 (4)計量精度：±2％ 3、皮帶輸送機 (1) 皮帶規格：650mm (2) 皮帶速度：1.6 m/s 4、電動滾筒： (1)型號:DY1-11-1.6-65-40 (2)功率：11KW 5、 料倉振動器 380V/1.1KW×1
系統說明： 骨料倉采用裝載機或上料皮帶機上料。骨料倉下部設有弧門給料器，該弧門依靠氣缸開啟和關閉，同時結合微機集中控制，在配料時，弧門開啟給料，能夠達到精確配料。稱量斗下設一條水平皮帶機，上吊掛四只傳感器，連同皮帶機、稱量斗、各種骨料依次累積稱量。骨料稱量放料由PLC控制，保證精度。皮重超重微機能自動報警，再次稱量皮重自動回零。骨料配料完畢，由皮帶機送入提升斗內，提升斗沿軌道上升，將骨料卸入攪拌機內。 | 傳感器： 山東青島 皮帶： 安丘景芝 電動滾筒： 山東淄博 振動器： 河南新鄉 |
5 | 粉料 計量 系統
| 粉料稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。 1、水泥稱量斗： (1)容積：1000L (2)稱量范圍：0～1000kg (3)稱量精度：±1％ (4)傳感器：500kg×3 2、氣動蝶閥：ND250
系統說明： 粉料稱量采用全密封裝置，稱量斗通過3只傳感器稱量。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活，密封嚴密。兩種粉料，采用累加計量。 | 氣動蝶閥： 山東濟南 傳感器： 山東青島 |
6 | 水計量系統
| 水計量系統由：用戶自建水池、水泵、水稱量斗、電磁閥等組成。 l、供水泵型號：QY40-12-2.2 電機功率：2.2 KW 2、泄水水泵型號：水泵75DWB60-5 3、水稱容量：500L 4、傳感器： 300kg×2 5、稱量精度：±1％
系統說明： 水泵在控制系統的控制下，將水箱里的水泵出，經傳感器計量到預設數值時，泵停止，卸水時泄水水泵I開啟，使水流向攪拌機內。 | 水泵： 山東淄博 |
7 | 外 加劑計量 系統
| 外加劑稱量系統由：外加劑箱、外加劑稱、耐腐蝕泵、傳感器等組成。 l、耐腐蝕泵： 2 功率：0.75kW×2 2、外加劑稱容積：40L 3、外加劑箱容積：2m3 4、稱量精度：±1％ 5、傳感器：100 Kg×2 6、氣動閥：DN5O
系統說明： 外加劑泵在控制系統的控制下，將外加劑箱里的外加劑泵出，經傳感器計量到預設數值時，泵停。卸料時氣動蝶閥開肩，使外加劑流向水稱量斗，與水一起流入攪拌機內。同時另一耐腐蝕泵繼續工作經另一路循環外加劑，起攪拌作用，以防外加劑沉淀，耐腐蝕泵由微機控制開關。 |
氣動蝶閥： 山東濟南 傳感器： 山東青島
|
8 | 氣路 系統 | 氣動系統由空壓機、氣缸、電磁閥、氣路元件等組成。 1、空壓機：W/2.0/1.0 15kW 2、電磁閥 3、氣缸 4、氣源處理件
系統說明： 空壓機巾的壓縮空經過氣源處理件凈化、減壓、 加油后進入各支路，正常工作狀態氣路中壓力應保持在 0.7—0.9Mpa范圍內。 | 空壓機： 山東青島
|
9 | 主樓 支架 | 由梯子、平臺、護欄、鋼構支架等組成。 |
|
10 | 攏料斗 | 攏料斗安裝在攪拌機下面，攪拌好的混凝土經攏料斗溜入混凝士運輸車。 |
|

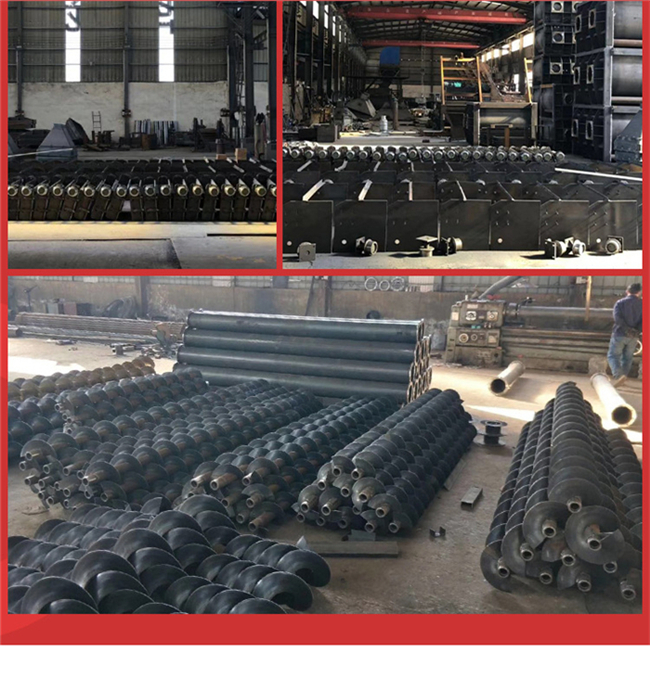

11 | 螺旋 輸送機 | 螺旋輸送機： (1)規格：Φ273 *9000 (2)數量：2條 (3)輸送量：65t/h (4)電機功率：11kw
系統說明： 1、水泥輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。 2、接料口為萬向球節，可調節角度偏差，且密封性好。 3、螺旋葉片與簡體間隙小，傳輸效率高。 |
|
|
12 | 粉料倉 | 粉料倉： (1)規格：100t×2 (2)除塵器：2個
系統說明： 粉料由粉料倉上部吹入，粉料倉頂部設有除塵裝置，減輕了粉料倉負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合，可實時地對水泥進行自動破拱，也可手動破拱。 |
|
13 | 控制室 | 1、采用彩色夾心板，具有保溫、隔熱功能。 2、空調(冷暖型) 3、支架
系統說明： 控制室寬敞明亮，視野開闊 |
|
14 | 隨機 配件 | 1、隨機專用工具1套。 2、使用說明書1套。 3、攪拌機襯板及葉片共4件。 4、橡膠電纜等1套。 |
|
15 | 總功率 | 約140kW |
|
